تفاصيل المنتج:
شروط الدفع والشحن:
|
| تتحمل حجم: | 6mm-16mm | حركة أسلوب: | عمل مزدوج/single acting |
|---|---|---|---|
| يشغل ضغط مدى: | يعزل 0.15~0.7MPa double acting, 0.25~0.7MPa عمل | يشغل سرعة: | 50~750mm/s |
| ضغط إحتمال: | 1.05MPa | اسم المنتج: | هوائيّ هواء أسطوانة |
| يعمل وسط: | Filtered كبس هواء | ||
| إبراز: | هوائيّ هواء أسطوانة,غاز أسطوانة,Gas Cylinder |
||

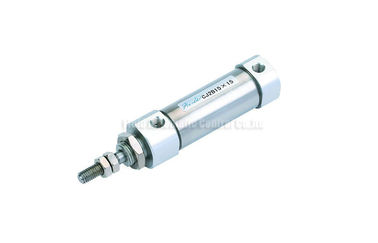

CJ2 سلسلة الفولاذ المقاوم للصدأ البسيطة اسطوانة الهواء، واحدة بالإنابة عودة الربيع الهوائية Cyinder
نوع SMC الفولاذ المقاوم للصدأ السوبر ميني CJ2 التمثيل المزدوج واحد يعمل بالهواء المضغوط اسطوانة الهواء حجم التجويف 6MM-16mm وعلى سبيل المثال CJ2B6-15-A مع المغناطيس وعازلة الهواء
تفاصيل سريعة:
* SMC تبادل الفولاذ المقاوم للصدأ السوبر ميني اسطوانة الهواء تعمل بالهواء المضغوط
* مع المغناطيس، وسادة مطاطية يطلع من تأثير العازلة الهواء للخيار
* الخدمة الطويلة في الحياة، وانخفاض الضوضاء
* الفولاذ المقاوم للبرميل الصلب للمكافحة corresion والتطبيق الصحي
* المكبس قضيب # 45 (ASTM-1045) الفولاذ مطلي بالكروم
* الفولاذ المقاوم للصدأ قضيب مكبس متاح
* مع اضعة التشحيم الذاتي، تزييت مجانا
* تتحمل حجم 6MM، 10MM، 16MM
* مجموعات اسطوانة والملحقات المتاحة
المواصفات:
ORDERING CODE | ||||
CJ2 | B | 6 | 15 | A |
CJ2: عادي دون المغناطيس | B: نوع الأساسي | حجم تجويف | السكتة الدماغية | A: عازلة الهواء |
L: قوس القدم | 6: 6MM | |||
CDJ2: مع المغناطيس | F: شفة | 10: 10MM | فارغ: العازلة المطاط | |
D: قرط مزدوج | 16: 16MM | |||
المواصفات | |||
حجم تجويف (مم) | 6 | 10 | 16 |
العمل المتوسطة | تصفية الهواء المضغوط | ||
اقتراح نمط | مضاعفة العمل / التمثيل واحد | ||
التحمل الضغط | 1.05MPa | ||
تعمل مجموعة ضغط | 0.15 ~ 0.7MPa التمثيل مزدوج، 0.25 ~ 0.7MPa عمل واحد | ||
درجة الحرارة المحيطة | -10 ~ 70ºC | ||
عازلة توسيد | المطاط العازلة | عازلة مطاطية أو عازلة للطيران للخيار | |
سرعة التشغيل | 50 ~ 750mm / ثانية | ||
ميناء حجم | M5X0.8 | M5X0.8 | M5X0.8 |
تحمل (مم) | A | B | C | د | F | GA | GB | H | MM | NA | NB | NDh8 | NN | S | ت | Z |
| ||
6 | 15 | 12 | 14 | 3 | 8 | 14.5 | - | 28 | M3 × 0.5 | 16 | 7 | 6 | M6 × 1.0 | 49 | 3 | 77 | |||
10 | 15 | 12 | 14 | 4 | 8 | 8 | 5 | 28 | M4 × 0.7 | 12.5 | 9.5 | 8 | M8 × 1.0 | 46 | - | 74 | |||
16 | 15 | 18 | 20 | 5 | 8 | 8 | 5 | 28 | M5 × 0.8 | 12.5 | 9.5 | 10 | M10 × 1.0 | 47 | - | 75 | |||
| |||||||||||||||||||
تجويف | A | B | C | د | F | GB | H | MM | NA | NB | NB B8 | * | |||||||
(مم) | 5 ~ | 16 ~ | 31 ~ | 4 6 ~ | 61 ~ | 76 ~ | 101 ~ | 126 ~ | |||||||||||
| 15 | 30 | 45 | 60 | 75 | 100 | 125 | 150 | |||||||||||
6 | 15 | 8 | 19 | 3 | 8 | - | 28 | M3 × 0.5 | 3 | 7 | 6 0 | 34.5 (39.5) | 43.5 (48.5) | 47.5 (52.5) | 61.5 (66.5) | - | - | - | - |
10 | 15 | 12 | 14 | 4 | 8 | 5 | 28 | M4 × 0.7 | 5.5 | 9.5 | 8 0 | 45.5 | 53 | 65 | 77 | - | - | - | - |
16 | 15 | 18 | 20 | 5 | 8 | 5 | 28 | M5 × 0.8 | 5.5 | 9.5 | 10 0 | 45.5 | 54 | 66 | 78 | 84 | 108 | 126 | 138 |
| |||||||||||||||||||
تجويف | * |
| |||||||||||||||||
(مم) | 5 ~ | 16 ~ | 31 ~ | 4 6 ~ | 61 ~ | 76 ~ | 101 ~ | 126 ~ | |||||||||||
| 15 | 30 | 45 | 60 | 75 | 100 | 125 | 150 | |||||||||||
6 | 62.5 (67.5) | 71.5 (76.5) | 75.5 (80.5) | 89.5 (94.5) | - | - | - | - | |||||||||||
10 | 73.5 | 81 | 93 | 105 | - | - | - | - | |||||||||||
16 | 73.5 | 82 | 94 | 106 | 112 | 136 | 154 | 166 | |||||||||||
اسطوانة تعمل بالهواء المضغوط، اسطوانة الهواء، الفولاذ المقاوم للصدأ اسطوانة الهواء مصغرة
